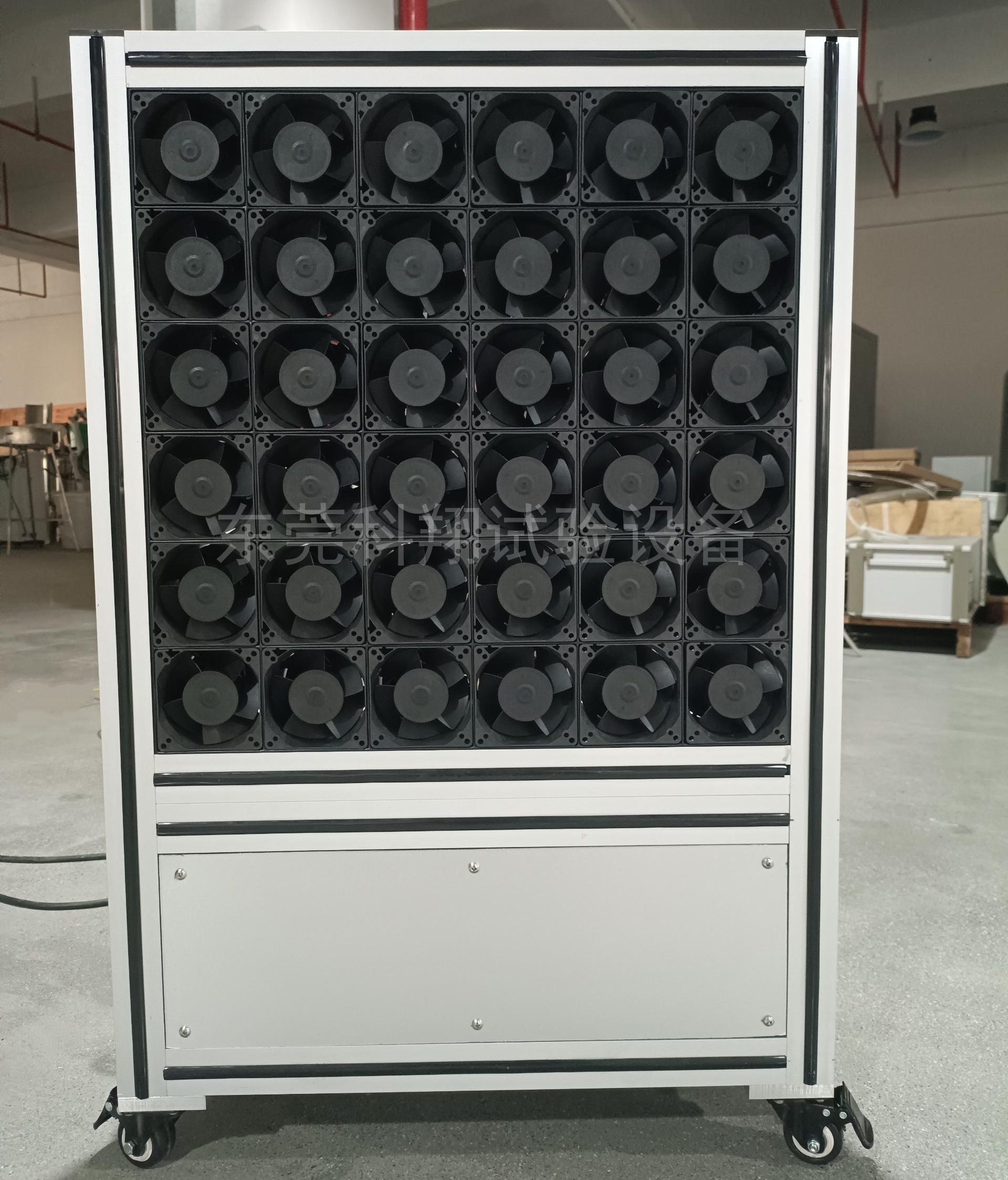

無人機風墻是一種人工構建的可控氣流屏障或測試平臺，它不是字面意義上的實體墻，而是通過精密控制系統生成的動態氣流場，用于測試無人機在不同風況下的穩定性、抗風能力與控制算法性能。

工作方式

由矩陣式排列的大功率風機陣列（常見 9-48 個獨立模塊，大型系統可達上千個）組成。

通過獨立變頻控制，可精準調節風速（通常 0-16m/s，相當于 1-7級風）、風向與湍流強度。

能在實驗室環境中復現自然風場的復雜性，包括穩定風、陣風、風切變等。

技術原理與組成

氣流發生系統：矩陣式風機陣列是 “動力心臟”，每個風機獨立控制。

流場控制系統：通過可調導流板與多層整流網將紊亂氣流梳理成均勻?qū)恿?；湍流發生器可在 5%-30% 區間精準調控湍流強度。

智能控制系統：基于 PLC 或工業計算機，通過實時算法復現自然風場；可模擬陣風突變（如 3m/s→12m/s，響應時間≤8 秒）與風向驟轉（0°→90°）。

核心技術參數

1. 風速參數

風速范圍：0-16m/s（0-7 級風），精度 ±0.1m/s。

2. 風場空間參數

尺寸規格：最小 0.5×0.5m，最大 4.5×4.5m。

風向控制：

水平：0-360° 連續可調，精度 ±2°。

垂直：0-90° 傾斜（模擬起降階段氣流）。

3. 氣流品質參數

均勻性：測試區域氣流均勻度誤差≤±5%。

湍流控制：

湍流強度：5%-30% 精確可調。

湍流精度：±2%，可模擬山區亂流、城市峽谷風。

特殊功能：

風切變模擬：垂直 / 水平風速梯度（每米變化 1-10m/s）。

陣風模擬：5 秒內風速從 5m/s→16m/s。

復合風場：同時疊加多種風況。

實現技術詳解

1. 風場生成系統（“動力心臟”）

風機陣列布局：

矩陣式排列（3×3 至 16×16），獨立控制。

風機冗余：預留約 20% 功率應對突發陣風。

2. 流場控制系統（“氣流雕塑家”）

導流與整流技術：

多級導流板（可調角度 0-90°）：控制主流方向。

蜂窩狀整流裝置：降低湍流至

多層整流網：將紊亂氣流梳理為均勻?qū)恿鳌?/p>

湍流生成技術：

主動式：風機啟停時序控制、湍流發生器（金屬網格 / 擾流片）。

被動式：特定形狀障礙物誘發湍流。

混合式：適用于復雜風場模擬（如城市、山區）。

3. 智能控制系統（“超級大腦”）

硬件架構：

核心控制器：PLC 或嵌入式計算機。

變頻驅動：每臺風機獨立變頻器（精度 0.01Hz）。

傳感器：超聲波風速儀（精度 ±0.1m/s）、風向標（精度 ±1°）、熱式風速探頭。

控制算法：

閉環控制：PID + 前饋復合算法，響應時間

動態風譜生成：基于 Kaimal 譜等模型，復現自然風場統計特性。

分區獨立控制：將風場劃分為多個區域，同時模擬不同風況。

軟件系統：

人機界面：實時顯示風速、風向、湍流度等參數。

預設場景：一鍵切換 “穩定風 / 陣風 / 湍流 / 風切變” 等工況。

數據記錄：采樣率≥10kHz，連續記錄≥30 分鐘。
