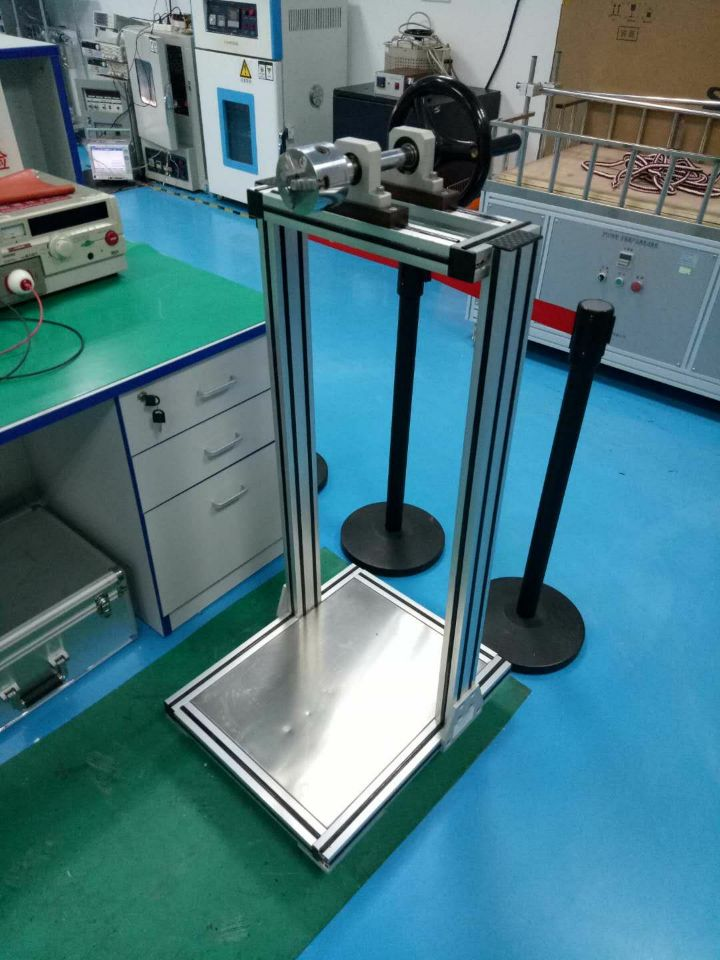

繞組線柔韌性附著性試驗機
分享到：
設備用途
功能概述：
本裝置用于對繞組線進行柔韌性和附著性試驗，試驗時將校直的試樣在標準規定的卷軸上，卷繞時轉軸轉速1～3Rpm，同時線繞組線施加118N/mm2的拉力與標準規定數值的電壓，卷繞后用放大鏡觀察絕緣層時否開裂；設備由手搖驅動主軸、卷軸、配重裝置與耐壓測試儀組成，其中耐壓測試儀由用戶自備，本裝置設計導線聯接裝置。
主要參數：
1. 符合標準：
GB 4943.1-2011《信息技術設備 安全 第1部分：通用要求》附錄U；
GB/T 407403-2008《繞組線試驗方法 第3部分：機械性能》試驗方法8：繞韌性和附著性；
2. 主軸驅動裝置：蝸輪結構、手搖驅動，轉速手搖控制；
3. 卷夾持裝置：鉆夾頭夾持；
4. 卷軸：
卷軸直徑：
4.0±0.2
6.0±0.2
8.0±0.2
10.0±0.2
20.0±0.2
卷軸長度：100mm；
材質：鋼質電鍍；
5. 配重裝置：
滿足對試樣118N/mm2±10%（根據導線直徑計算）施加拉力的要求；
采用SΦ3mm鋼珠配重；
總質量：3kg；
6. 電壓施加：試驗電壓施加在卷軸與試樣之間，通過耐壓試驗儀施加，本裝置上有搖柄絕緣裝置及對應的接線柱；
