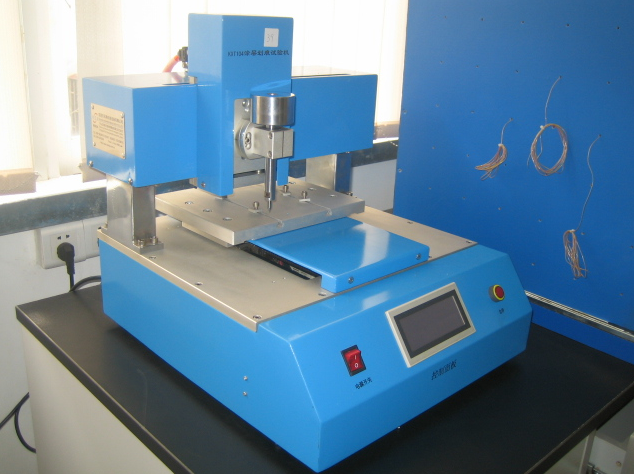

涂層劃痕試驗機-KXT3103
分享到：
設備用途
劃痕試驗機系我公司根據GB4706.1-2005：21.2、GB4943-2001:2.10.6.6、EN61558-1標準要求而設計計制造的用于印制板涂層的劃痕試驗；設備X、Y軸采用步進電機驅動，Z軸采用氣缸驅動，Z軸劃針可根據不同的測試要求調節傾斜角度（調節范圍：45-900）；控制系統采用日本三菱PLC、OPA32文本顯示器控制，用戶可在OPA32文本顯示器上設定劃痕速度、劃痕長度、劃痕間距、劃線數目等測試參數，是一款適用性強、方便好用的測試設備。
技術參數
符合EN61558-1：1997.19.10C、GB4943-2001:2.10.6.6、IEC60335-1、GB4760-1標準條款要求。
鋼針頭部錐角：400。
鋼針尖半徑：0.25±0.02mm。
針尖壓力：10±0.5N。
劃痕移動行程：0-200mm(可設定)。
劃痕寬度：0-200mm(可設定)。
移動速度：0-20mm/s(可設定)。
劃痕間距：0-5mm(可設定)。
Z軸傾斜角度：450-900（可調）。
樣品安置臺尺寸：（W）270mmX(L)220mm。
控制方式：PLC控制器+人機界面。
驅動方式：步進電機+滾珠絲桿。
-
抬針方式：氣動。
