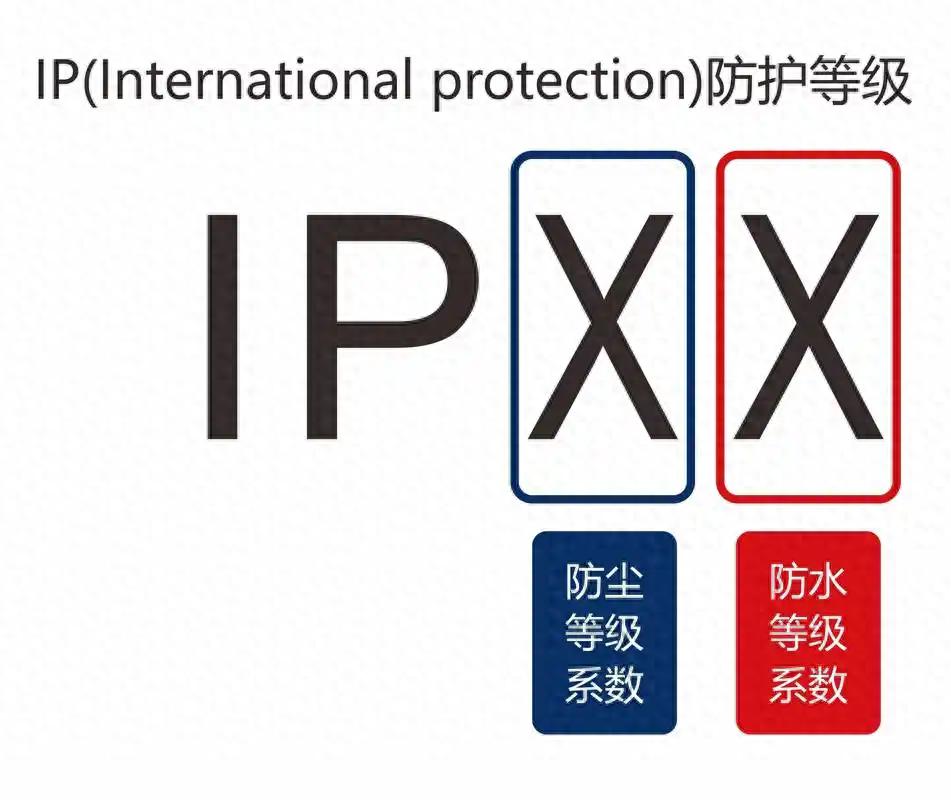

一、ip防水標準要求

IP 防水等級按真實使用場景分級，0-8 級覆蓋常規防水，IPX9K 為高壓高溫沖洗專項補充，各等級要求明確：

1. IPX1（防垂直滴雨）

試驗?zāi)康模耗M室內冷凝水、小雨等垂直滴水環境。

核心參數：孔徑 0.4mm 滴水盤，流量 2.5±0.5mm/min，持續 30 分鐘，樣品水平放置。

判定標準：內部無可見水滴、無影響功能的潮濕。

適用場景：壁掛空調內機、普通插座等室內固定設備。

2. IPX2（防 15° 傾斜滴雨）

試驗?zāi)康模耗M設備傾斜時的滴水侵襲。

核心參數：同 IPX1 滴水裝置，樣品四向各傾斜 15°，每向測試 30 分鐘（總 120 分鐘）。

判定標準：各方向測試后內部無有害水侵入。

適用場景：桌面臺燈、小型投影儀等可輕微傾斜設備。

3. IPX3（防淋水）

試驗?zāi)康模耗M 60° 以內的中等強度淋水（如降雨、灑水）。

核心參數：弧形擺管（半徑 1-2m），孔徑 0.8mm 噴嘴，擺角 60°，流量 10±0.5L/min，持續 30 分鐘。

判定標準：內部無進水，設備功能正常。

適用場景：庭院燈、戶外插座等戶外輕度防護設備。

4. IPX4（防濺水）

試驗?zāi)康模耗M任意方向的暴雨、潑水沖擊。

核心參數：弧形擺管或手持噴頭，擺角 180°，流量 10±0.5L/min，持續 30 分鐘，全方向覆蓋。

判定標準：任意方向濺水后無內部進水。

適用場景：對講機、戶外音箱等戶外便攜式設備。

5. IPX5（防噴射水）

試驗?zāi)康模耗M高壓水槍短時間沖洗、暴雨強沖擊。

核心參數：6.3mm 不銹鋼噴嘴，壓力 2.5-3.0bar，流量 12.5L/min，噴嘴距樣品 2.5-3m，全向噴射≥3 分鐘。

判定標準：噴射后內部無進水，功能不受影響。

適用場景：路燈、儲能集裝箱側面等戶外固定設備。

6. IPX6（防強噴射水）

試驗?zāi)康模耗M高壓水槍長時間沖洗、大暴雨強沖擊。

核心參數：12.5mm 噴嘴，壓力 10-15bar，流量 100L/min，噴嘴距樣品 2.5-3m，全向噴射≥3 分鐘，重點沖擊接縫、接口。

判定標準：強噴射后內部無進水，結構無損壞。

適用場景：儲能集裝箱、戶外充電樁等高強度防水需求設備。

7. IPX7（防短時浸水）

試驗?zāi)康模耗M暴雨積水、意外落水等短時浸水場景。

核心參數：常壓水箱，樣品頂部距水面≥1m，水溫 15-35℃，持續 30 分鐘，樣品靜止浸入。

判定標準：取出后內部無進水，功能正常。

適用場景：潛水手表、水下傳感器等短時浸水設備。

8. IPX8（防持續浸水）

試驗?zāi)康模耗M長期浸水或深水環境（如水下作業）。

核心參數：高壓密封罐，深度、時長按需定制（≥1m/30min），壓力精度 ±0.1bar，可支持設備工作狀態測試。

判定標準：持續浸水后內部無進水，性能達標。

適用場景：水下機器人、深海傳感器等水下專用設備。

9. IPX9K（高壓高溫沖洗專項）

試驗?zāi)康模耗M高壓高溫水流沖洗（如汽車發動機艙、工業設備清洗）。

核心參數：耐溫噴嘴，水溫 80℃±5℃，壓力 80-100bar，噴嘴距樣品 10-15cm，0°/30°/60°/90° 四向各噴射 30 秒。

判定標準：沖洗后內部無進水，密封結構無損壞。

適用場景：汽車發動機艙、工業清洗設備等特殊防護需求設備。

二、ip防水測試流程

1. 試驗前準備

明確試驗要求：確認目標等級、適用標準，確定樣品是否需通電測試。

樣品處理：檢查外觀無破損、密封件完好，電氣設備預通電 30 分鐘校驗功能，保留透氣孔，易進水部位貼標記。

設備與環境：檢查設備噴嘴、傳感器正常，使用清潔淡水（TDS≤100mg/L），實驗室溫濕度 15-35℃/≤85%。

記錄信息：登記樣品型號、編號、批次、測試日期、操作員等基礎信息。

2. 設備調試與樣品定位

參數設定：通過 PLC 觸摸屏輸入目標等級參數（壓力、流量、時長等），空載運行校準（偏差超 5% 需調整）。

樣品固定：小型樣品用旋轉架（5-10r/min），大型設備（如儲能集裝箱）用龍門架定位，確保噴淋 / 浸水無死角，標記各面方向。

預運行校驗：噴淋類試噴 10 秒檢查覆蓋均勻性，浸水類用模擬件確認深度達標、無水箱漏水。

3. 正式試驗運行

啟動試驗：噴淋類按設定程序自動運行，浸水類緩慢放入樣品避免濺水，PLC 精準計時（精度 ±0.1s）。

過程監測：每 5 分鐘記錄壓力、流量、水溫 / 深度，觀察樣品狀態（噴淋看接縫水流、浸水看氣泡），通電樣品實時監測運行數據。

時長控制：嚴格遵守標準時長，不得擅自縮短或延長。

4. 試驗后結果判定

樣品處理：噴淋類擦干表面后靜置 20 分鐘，浸水類倒置 10 分鐘排水后擦干。

內部檢查：拆解樣品查看電路板、電池倉等關鍵區域，電氣設備通電運行 1 小時復測功能。

結果判定：合格（無內部進水、功能正常）；不合格（記錄滲水部位、故障情況，附照片佐證）。

5. 試驗收尾

設備清潔：沖洗噴嘴、管道，排空水箱，擦干設備后斷電存放，浸水設備定期消毒。

數據整理：匯總參數記錄、樣品照片、判定結果，形成試驗報告（含樣品信息、過程數據、結論）。

歸檔：合格樣品貼標存檔 3 個月，不合格樣品反饋改進，報告簽字后電子 + 紙質歸檔（保存≥3 年）。

三、ip防水測試設備

1. IPX1-IPX2：滴水試驗裝置

核心組成：不銹鋼滴水盤（孔徑 0.4mm）、電動傾斜架（0-15°，精度 ±1°）、PLC 控制系統（流量 / 時間可調）。

關鍵參數：滴水均勻度誤差≤5%，承重≤50kg。

2. IPX3-IPX4：擺管淋水試驗裝置

核心組成：弧形不銹鋼噴管（半徑 1.5-2m）、伺服電機驅動擺角、變頻水泵（流量 10±0.5L/min）、電動旋轉樣品架。

關鍵參數：擺角 0-180° 可調，擺速 10-30°/s，樣品架承重≤50kg。

3. IPX5-IPX6：噴射試驗設備

核心組成：6.3/12.5mm 噴嘴（不銹鋼 ）、高壓變頻水泵（0-20bar）、PLC 觸摸屏。

關鍵參數：流量 12.5-100L/min 可調。

4. IPX7-IPX8：浸水試驗裝置

IPX7：常壓不銹鋼水箱、電動升降平臺（承重≤50kg）、深度標尺（精度 ±1cm）。

IPX8：高壓密封罐（壁厚≥10mm）、壓力控制系統（0-10bar）、超壓泄壓閥。

5. IPX9K：高壓高溫噴射設備

核心組成：耐溫噴嘴、高壓泵（80-100bar）、水溫控制系統（80℃±5℃）、角度調節支架、安全防護罩。

關鍵參數：噴嘴距樣品 10-15cm，四向角度精準定位。

6、設備案例

科翔試驗設備的多等級IP防水試驗機案例有：賽寶計量中心、CVC 威凱實驗室、ITS 天祥實驗室、UL 優力實驗室、TUV 南德實驗室、SGS 通標實驗室、廣東江蘇浙江福建四川山東等省級質檢院等國內外知名檢測機構。

?
