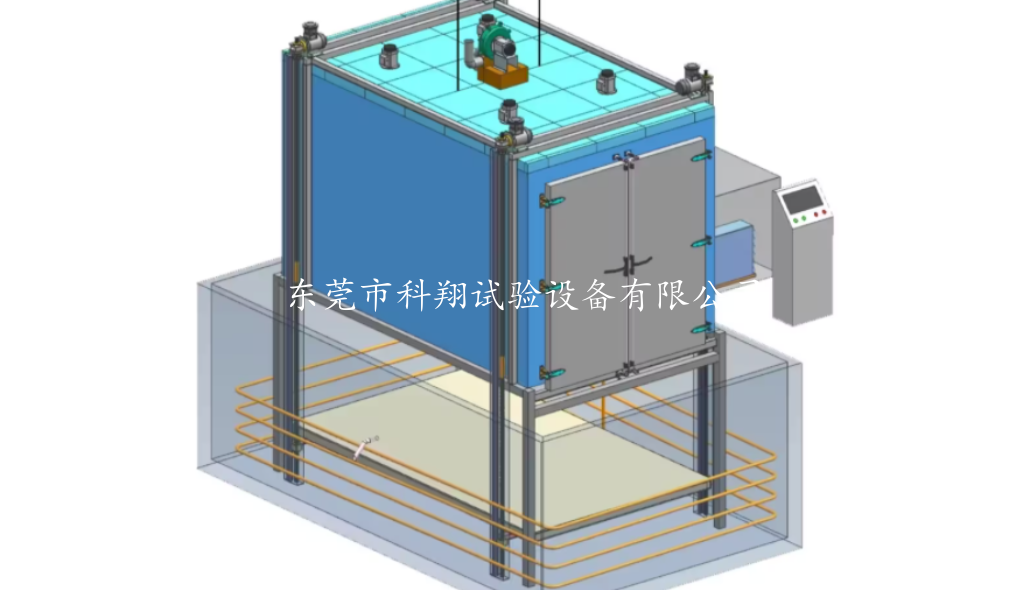

试验设备

工作室尺寸：3000×3000×1720（D×W×H）mm

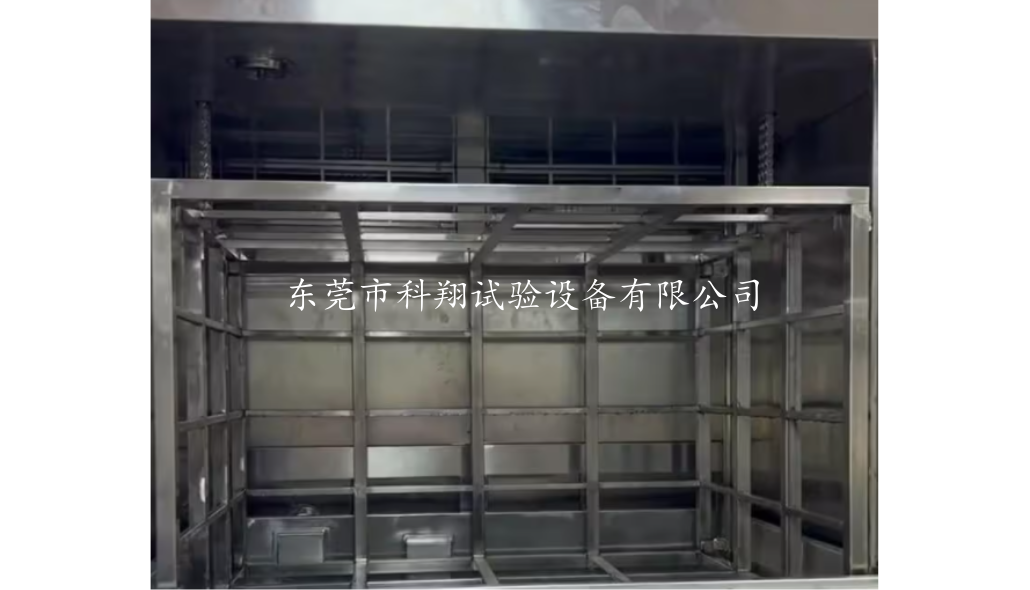

提篮尺寸：（内部）1800×1800×500（D×W×H）mm

水箱尺寸：约1800×1800×1250（L×W×H）mm

提篮承重：MAX1500kg

试验箱温度范围：RT+10℃→150℃

升温速率：RT+10℃～150℃≤30min

底部水箱容积：约180L

水箱可容纳介质：去离子水或+5%NaCl+3%精细尘土等

底部水箱水温控制范围：0～+4℃

降温速率：25℃→+2℃≤60min

水流量：3～4L/3S

每周期(30min)喷射时间：3S，间隔时间：间隔时间：29m57s（也可自行设定）

周期数：100（可另行设置）

周期控制：自动，时间控制：自动

缝隙式喷头与产品水平距离：325±25mm（人为调整）

喷咀：缝隙式喷咀（304L材质，可清洗，如下图）1只，满足ISO16750-4:2006《道路车辆 电器及电子设备的环境条件和试验 第4部分：气候负荷》中4.4.2水飞溅试验

结构

本试验设备内外壳选用优质材料，使用先进的加工设备加工成型，外壳为A3冷轧钢板表面进行喷塑处理，美观，平整。颜色搭配协调，圆弧型设计，线条流畅自然。内胆选用1.2MM厚的304不锈钢板制作。试验箱内包括底部水箱内材质均为304不锈钢材料加工而成，设计合理，经久耐用。设备在符合国家标准的前提下，各方面性能都稳定的基础上更具备实用性和便于控制。并且，该设备具有容易安装、操作简单，易于日常维护等特点。

水箱内部内部制冷系统盘管为钛合金材质；

设备外壳采用优质A3钢板数控机床加工成型，外壳表面进行喷塑处理，更显光洁、美观；

内壳采用316L优质不锈钢板加工而成；为方便喷射的试验介质的循环回收及最后的清洗，箱体工作室底部制成向后倾斜状态；

16750喷咀固定装置：喷咀固定在试验箱右侧位置；

流量计：采用电子流量计，可直接显示喷射时流量，喷射泵与水循环泵共用，依靠气控阀来进行切换，流量调节依靠水泵与变频器相互联动调节；

保温材质：高密度玻璃纤维棉，确保保温性能，维持室内平衡稳定的温度；

箱门设置透明窗口，用以观测箱内试件的实时状态，观察窗采用多层中空钢化玻璃；

设备的门与箱体之间采用双层耐高温之高张性密封条以确保测试区的密闭。大门内板材料亦为304不锈钢板材制成，并采用无反作用门把手，操作更容易；

设备的制冷系统安装在试验箱后部下侧机械室内，压缩机采用原装法国进口全封闭制冷压缩机，以确保制冷效果及可靠性，并降低试验箱整机工作时的噪音；

试验箱安装独立的排水系统，依靠阀门电动控制，便于更换不同的试验所需要不同的介质，试验箱进水口可直接与自来水对接，依靠控制器开关方便对水箱内进行清洗；

设备底部安装高品质可固定式福马轮，可以很方便地将机器移到指定位置，最后将脚轮固定；

设备的控制部分设计在设备的右侧，分布有控制器、执行元器件等，操作方便，简单，易于维护。

电路控制和保护系统

采用7寸液晶触摸屏控制仪，PLC控制可分别对温度、水泵及流量和试验时间等进行控制；流量直接在触摸屏显示。
