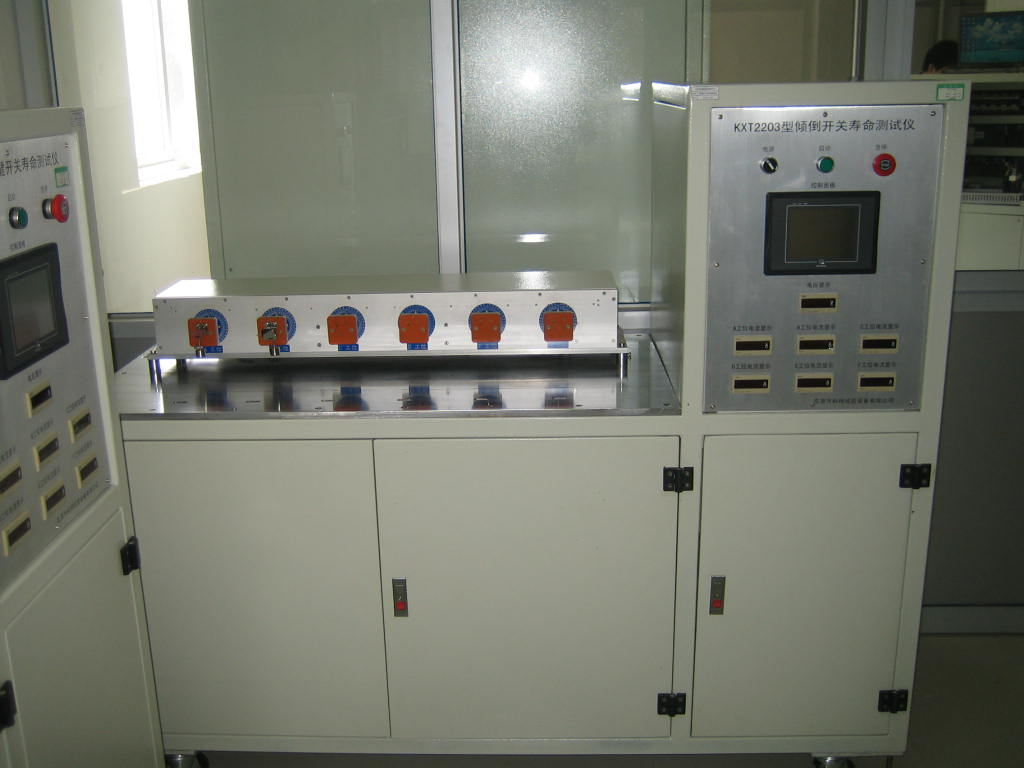

本試驗儀器依據GB10979、IEC61058-1:1996、GB15092.1—2000、GB16915、UL1054、GB 4706.1-2005、GB 4706.23-2007等標準要求設計制造；用于考核家用和類似用途的電器上安裝的傾倒開關應有足夠的機械壽命和通電分斷能力試驗的試驗設備，適用于額定電流不大于16A、額定電壓不大于250V的電器附件，結構分兩部分組成：壽命試驗機和本機負載箱，當試驗電流大于4A時也可能聯接外接負載。

功能參數

1.?可適應傾倒開關壽命測試要求；

2.?工位數：6個工位；

3.?要求傾倒角度0-180°可調，在一個平面內，兩個方向傾倒；

4.?試驗速率：0—30次/分可調；

5.?每個開關通、斷時間0～99S可調。

6.?驅動方式：采用步進電機+鏈條聯動驅動。

7.?試驗次數：1～999999，每個工位試驗計數單獨自動控制，互不干擾，并有記憶功能，掉電自動保存功能，可預置設定,工作期間可改變工作參數且以原計數次數繼續工作，到達設定計數自動停機并發出停機信號；

8.?試樣只要與旋轉軸夾具聯接即可，采用開關自身重錘驅動開關開關。

9.?負載：有內接負載與外接負載兩種聯接方式，采用交流接觸器轉換，由觸摸屏控制。

10.?外接負載：

A、?組數：6路，分別對應六個測試位。

B、?聯接方式：接級柱。

C、?電壓、電流由外接負載柜控制與指示。

D、?單路負載電流范圍：4-100A。

11.?內接負載：

A、?路數：6路，分別對應六個試驗工位。

B、?電流范圍：0.1A-4A。

C、?組合方式：0.1A,0.2A,0.4A，0.5A,1A,2A等六種規格分檔組合，每路負載配一人數字電流表。

D、?電流顯示精度：0.01A。

E、?電壓范圍：90-300V無級可調，六路負載同時調節。

F、?電壓指示：數字電壓表，示值精度1V。

12.?實時監控每個工位的工作情況，當開關不能正常通斷時，自動發出報警信號，并立即停機、切斷測試負載電路；

13.?采用PLC+觸摸屏進行控制，各項參數設置均在觸摸屏上完成.?同時可實時顯示所有樣品設定試驗次數、實際試驗次數、各工位工作狀態及故障報警信息等內容
