噴嘴流量特性試驗裝置-KXT4264
分享到：
設備用途

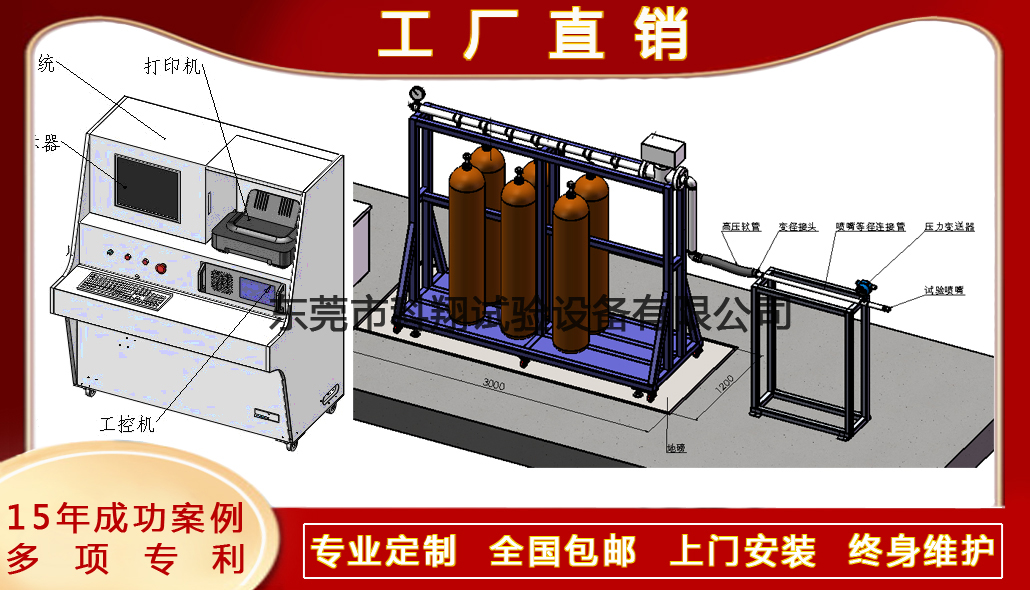

符合GB25972-2010氣體滅火系統級部件6.17噴嘴流量特性試驗。本裝置由被測噴嘴、滅火劑瓶組、稱重裝置、試驗管道、壓力傳感器、控制系統及數據處理系統組成。噴射試驗管與瓶組之間采用高壓軟管連接，大大緩解了噴射作用力對稱量系統造成的不良影響。采取瓶組結構，根據噴嘴的規格選用合適容量滅火劑的容器數量。能擴展適應大口徑噴嘴試驗用氣量。
消防產品檢測設備代表性客戶
應急管理部：上海消防研究所、四川消防研究所、沈陽消防研究所
廣東質檢院、江蘇質檢院、山東質檢院、福建質檢院、浙江方圓檢測、青島斯坦德檢測等
技術參數
采用PLC+工業電腦控制，測控軟件應能實現過程實時采及結果數據自動輸出，可生成試驗報告；
試驗噴嘴范圍： ≤20號（等效單孔直徑15.88mm）
集流管： DN50，容器閥至噴嘴間連接管直徑d不應小于噴嘴入口公稱直徑。
壓力傳感器：量程： 0-25MPa，精度： 0.15%F.S.
地磅：量程： 1200Kg，精度：不小于0.1Kg.
瓶組: 70L IG541瓶組6件,公稱壓力15MPa,
設備供電: AC220V/50Hz/2.0kW.
設備安裝空間： W8000mmxD3000mmxH4500mm
